Numer katalogowy: X38050
Dostępność w magazynie:
1
szt.
Cena: 376.05
Cena: 376.05
Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.
Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

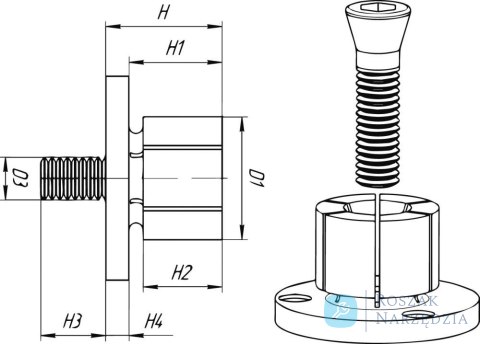

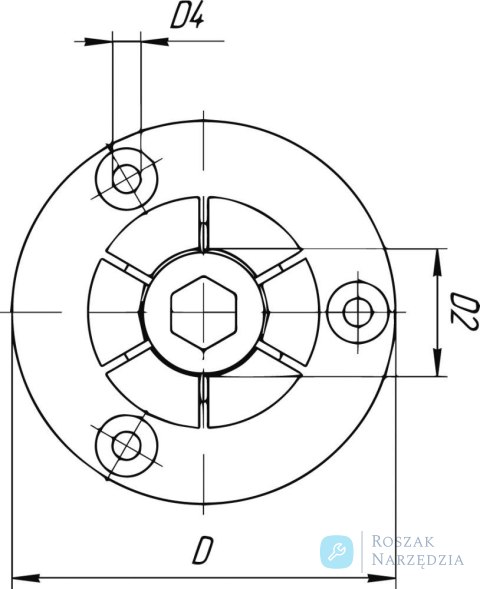

Wykonanie: ze stali konstrukcyjnej, ze śrubą mocującą hartowaną i powlekaną. Średnica kołnierza mocującego jest koncentryczna względem średnicy mocowania, dzięki czemu osiąga się dokładność powtarzalności elementów.

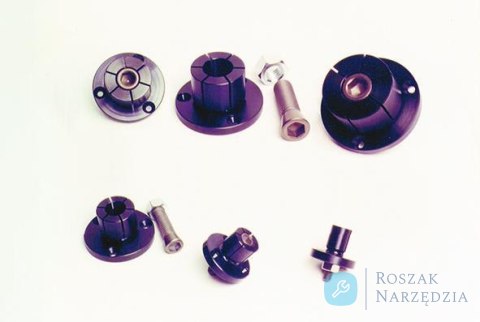

Zastosowanie: prawie każdy obrabiany detal (np. toczony, frezowany, wiercony itp.), posiada przynajmniej jeden otwór, który można wykorzystać do przymocowania elementu trzpieniem mocującym XPA. Tym samym mocowanie wykonuje się od wewnątrz, co pozwala na bezproblemową obróbkę drugiej strony. Niewielkie wymiary konstrukcyjne umożliwiają obróbkę wielostronną, bez krawędzi zakłócających pracę narzędzia. Trzpień mocujący można poddawać obróbce poprzez toczenie i frezowanie, dopasowując go do wymaganej średnicy. Możliwość automatyzacji w oparciu o układy hydrauliczne i pneumatyczne.
Zawartość zestawu: trzpień mocujący XPA z 3 śrubami mocującymi.
